LH－16/3、20/5噸電動葫蘆雙梁起重機
主機結構主要由主梁、橫梁、大車運行機構。小車及小車運行機構和固定在小車架上的固定式電動葫蘆所組成，是一種有軌運行的輕中型起重機，工作制度適用A3－A6，工作環境溫度為一25℃-40℃范圍內，起重機有16／3t，20/5t，一般跨度為10.5～22．5米，電氣設備操縱形式有無線、有線地面操縱和操縱室操縱。
本產品為一般用途起重機，多用于一般機械制造。裝配車間和倉庫等場所，用來搬運和裝卸物料。
本產品不易在易燃、易爆的介質中或具有很大濕度腐蝕性氣體的場所工作。也不適用干吊運熔化的金屬、有毒物和易燃物的工作。
|
起重量 |
t |
16/3 |
20/5 |
||||||||||||||||||||
|
跨度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
||||||||||||
|
提升 |
6;8;9;12 |
||||||||||||||||||||||
|
高度電源 |
|
三相交流380V 50HZ |
|||||||||||||||||||||
|
大車運行機構 |
地面 |
速度 |
m/min |
28.72 |
|||||||||||||||||||
|
電動機 |
型號 |
YSE90L-4D |
|||||||||||||||||||||
|
功率 |
kw |
2*1.5 |
4*1.5 |
2*1.5 |
4*1.5 |
||||||||||||||||||
|
操縱室 |
速度 |
m/min |
40 |
||||||||||||||||||||
|
電動機 |
型號 |
YSE90L-4D |
|||||||||||||||||||||
|
功率 |
kw |
2*1.5 |
4*1.5 |
2*1.5 |
4*1.5 |
||||||||||||||||||
|
小車 |
葫蘆型號 |
m/min |
6 |
6 |
6 |
6 |
|||||||||||||||||
|
起升速度 |
3.5/8 |
||||||||||||||||||||||
|
運行速度 |
17 |
||||||||||||||||||||||
|
車輪直徑 |
mm |
300 |
|||||||||||||||||||||
|
軌道面寬 |
51-70 |
||||||||||||||||||||||
|
最大輪壓 |
KN |
11481 |
12200 |
13031 |
13636 |
14704 |
13655 |
14427 |
15355 |
16044 |
17003 |
||||||||||||
|
總重量 |
t |
7.6 |
10.3 |
13.6 |
16 |
20.6 |
8.4 |
10.6 |
14.2 |
16.8 |
20.9 |
||||||||||||
|

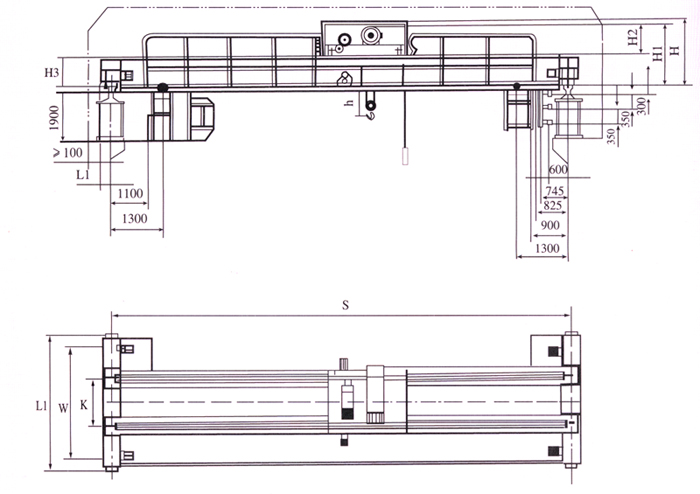

主要尺寸 |
|
|
|||||||||||||||||||||
|
K |
|
1500（H-6m,9m);1800(H-6m,9m) |
|||||||||||||||||||||
|
W |
3000(h-6m,9m);3500(H-12m) |
||||||||||||||||||||||
|
L |
3550(H-6m,9m);4050(H-12m) |
||||||||||||||||||||||
|
L1 |
141 |
||||||||||||||||||||||
|
H |
2004 |
2204 |
2354 |
2408 |
2508 |
2157 |
2304 |
2408 |
2508 |
2658 |
|||||||||||||
|
H1 |
1765 |
1965 |
2115 |
2169 |
2269 |
1917 |
2067 |
2171 |
2271 |
2421 |
|||||||||||||
|
H2 |
|
||||||||||||||||||||||
|
H3 |
839 |
1039 |
1189 |
1243 |
1343 |
989 |
1139 |
1243 |
1343 |
1493 |
|||||||||||||
|
h |
30 |
-170 |
-320 |
-374 |
-474 |
-72 |
-222 |
-326 |
-425 |
-576 |
|||||||||||||
